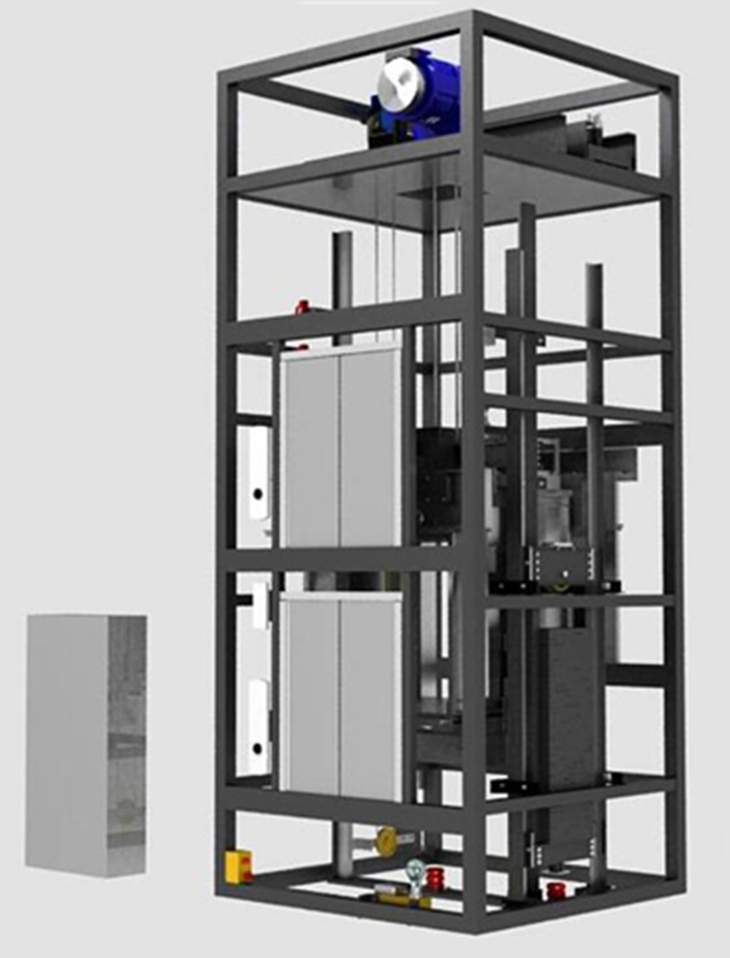

SBDT-03Z有機房電梯實訓裝置（三層三站）
電梯機房實訓裝置,模擬機房教學電梯（三層三站）包括架體,控制柜和電源柜,架體為雙層框架結構,架體上設置一個曳引機機座,曳引機機座上固定一個曳引機,曳引機一側的架體上固定一個限速器,限速器上方設置一個盤車手輪和松閘扳手,盤車手輪和松閘扳手固定在墻體上,曳引機的對重從下方架體的兩個槽孔中穿過,限速器的對重也從下方架體的槽孔中穿過.本實用新型安裝于較大的空間內,結構簡單,方便安裝和操作,可完美模擬電梯機房的安裝現場和模擬電梯應急救援過程,并可結合土建圖紙學習機房的現場勘測,使學員及教員可以更好地觀察或安裝電梯機房內的部件結構和運行狀態,學習電梯應急救援過程和土建勘測,方便了電梯機房的教學,印象直觀而深刻,提高了機房實訓效果.
一、性能指標
1、運行層站：3層3站3門貫通；
2、運行速度：0.4m/s；
3、提升高度：0.5m；
4、開門形式：貫通門；
5、開門寬度：0.6m；
6、電源規格：三相380v/單相220v；
7、拖動形式：變頻調速；
8、控制形式：一體化電腦軟件控制系統；
9、外形尺寸：長x寬x高1550x1550x3600mm；
10、門機：永磁同步電機、53w/50hz 、180r/min；
11、對重參數：重140KG 配種鐵28塊；
12、曳引機：曳引比2：1、額定功率1.1kw、額定轉速60r/min、電壓380v、額定梯速0.5m/s、額定載重量320kg、額定轉距170N.
M、額定電流3A；
二、主要部件
1、電梯井道
2、轎廂和對重導靴
3、永磁曳引機
4、轎廂
5、對重
6、平層感應器
7、運行限位
8、門機
9、轎門及廳門
10、電梯控制柜
11、轎門控制器
12、內外呼叫器
13、運行層站顯示
14、導向輪、反繩輪
15、鋼絲及繩頭組合
16、安全鉗
17、限速器
18、緩沖器
三、故障設置箱（故障控制柜）
四、結構尺寸：
安裝尺寸:長×寬×高=1100x1100x3000mm
